| ZJJ-3SA直流绝缘监察继电器 |
一. 概述
直流绝缘监察继电器是监测直流母线绝缘情况的一种继电器，当母线绝缘电阻降低到一定值(人为设定值)时，继电器即发出报警信号。
ZJJ－3SA系列直流绝缘监察继电器采用了分压比的计算方法及测量原理，测量母线绝缘情况时正、负母线对地电压没有波动，并且采用了液晶显示。本继电器动作可靠、使用方便、显示直观
二．功能特点
１．轮流显示母线总电压、正负母线对地电压、母线对地绝缘电阻；
２．对母线电压进行监测；
３．母线绝缘报警门限设定直观方便；
４．监测母线绝缘电阻时，正、负母线对地电压没有波动；
５．液晶显示和指示灯相结合，使读数准确直观；
三．主要技术参数
１．电压等级：110V、220V（通用）；24V、48V
２．电阻测量范围：0—100KΩ
３．母线绝缘电阻测量精度：0─5KΩ误差≤1KΩ
5─50KΩ误差≤15%
50─100KΩ误差≤20%
４． 母线电压精度：220V±2%
110V±2%
48V±2%
24V±2%
四．使用说明

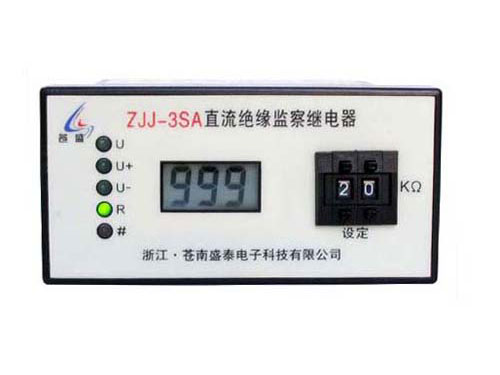

１．继电器面板上有5个指示灯，4个绿色的指示的是相应的测量值，分别指示母线总电压、正母线对地电压、负母线对地电压、母线对地绝缘电阻；1个红色的指示的是母线绝缘报警。一个拨码开关设定绝缘报警门限。
２．继电器通电后，液晶显示器轮流显示母线总电压、正母线对地电压、负母线对地电压、母线对地绝缘电阻，相应的绿色指示灯亮。如果母线绝缘电阻低于设定的绝缘报警门限时，继电器报警，红色指示灯亮，报警接点输出。
３．可随时根据需要拨动拨码开关设定绝缘报警门限。
４．测量电压时液晶显示品显示的单位为V；测量绝缘电阻时显示的单位为KΩ。
5. 继电器输出触点电压AC250V，电流2A；DC220V，0.5A。

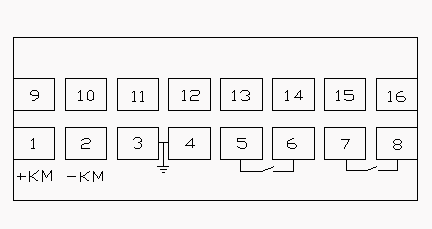

五．用户接线图

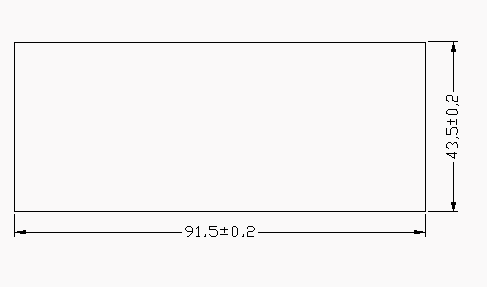

六．直流屏开孔尺寸
（48*96 *110） |
|
|
