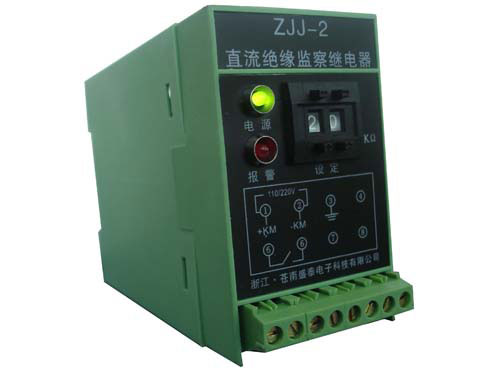

ZJJ-2直流绝缘监察继电器 |
一、产品概述 ZJJ-2C直流绝缘监察继电器是监视直流母线绝缘情况的继电器。当母线对地绝缘降低到一定值时,继电器可发出报警信号。本继电器与其它同类绝缘监察继电器的区别是“动作绝缘电阻值”可视具体情况在0—99K之间设定,使用灵活。 二、 工作原理 ZJJ-2C直流绝缘监察继电器主要由平衡电阻和检测电路与单片机组成,检测电路从母线对地的两个平衡电阻上取电压, 送单片机进行A/D变换与数据运算得到母线对地的绝缘电阻值,再将该阻值与拔码盘所设定的阻值相比较,若小于设定值,则单片机送出控制信号,控制报警指示灯亮,报警继电器输出触点闭合,发出报警信号。 三、 主要技术数据 a)电压等级:220V/110V通用;48V;24V.。 b)绝缘门限:当母线任何一侧对绝缘电阻低于绝缘门限时,继电器动作, 绝缘门限由用户设定,设定范围0—99K。 c)接点容量:AC250/5A ;DC24V/10A。 d)继电器在额定电压的功率消耗不大于2.5W。 e)继电器寿命为1╳104 。 四、端子接线图 注意事项:定货时请注明电压等级 |
|
|
